Лучшая основа для создания покрасочного компрессора своими руками – ЗИЛ 130, компрессор которого конструктивно наиболее для этого подходит.
Ввиду немалой стоимости компрессора, приобретать прибор для «разовой» покраски своего автомобиля нецелесообразно, да и не каждому по карману. Сделать подобное устройство своими руками способны домашние умельцы.
Сделать самостоятельно или купить готовый прибор
Сегодняшний рынок устройств для повышения давления и нагнетания воздуха изобилует разнообразием. Для разных целей выпускаются винтовые, поршневые и другие виды компрессоров. Тем, кто сделал выбор в пользу готового прибора, следует выбрать вид механизма с требуемыми техническими характеристиками и по оптимальной цене.
Если приобрести дешёвый прибор неизвестного бренда, надо быть готовым к неприятным неожиданностям. Недорогие изделия часто изготовлены из некачественного материала, двигатель выходит из строя, а гарантийный ремонт длится несколько месяцев.
Агрегат, сделанный своими руками из зиловского (ЗИЛ 130), многие мастера считают более надёжным. По многочисленным отзывам, такой аппарат имеет хорошую производительность, прочность, износостойкость.
Интересное! К тому же, ремкомплект на зиловский компрессор можно купить в каждом магазине автозапчастей.
После изучения инструкции по изготовлению своими руками прибора из компрессора ЗИЛ 130, можно сделать вывод: покупать кота в мешке или сделать устройство самому.
Пошаговая инструкция изготовления оборудования для подачи воздуха из зиловского агрегата
Для создания прибора, нагнетающего воздух, используют компрессоры:
- ЗИЛ 130;
- ЗИЛ 157;
- МАЗ;
- КамАЗ;
- ГАЗ;
- МТЗ.
Прибор КамАЗ имеет хорошую производительность, отличается прочностью и надёжностью, но требует серьёзной доработки, а ГАЗ, МТЗ – малопроизводительны. Поэтому многие для изготовления устройства, нагнетающего воздух, своими руками выбирают зиловский агрегат.
Рассмотрим пример такой сборки. Возьмём за основу компрессор ЗИЛ 130, пропановый баллон на 50 литров.
-

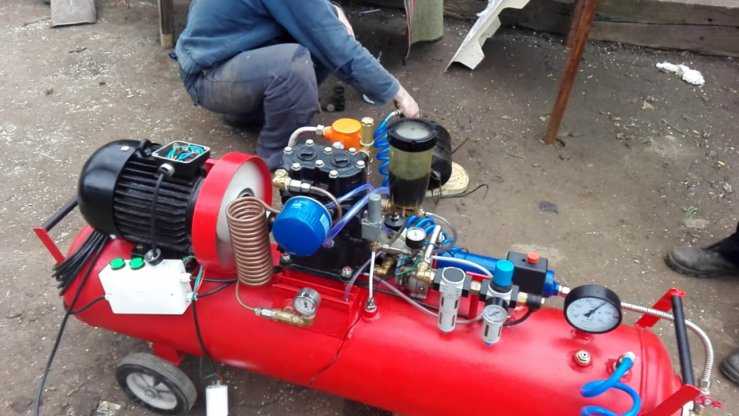

- Общий вид
-
- Узел соединения
-
- Электросхема подключения
Рама изготавливается из стального уголка, для крепления необходимы болты, саморезы, герметик, хомуты.
- Первым делом изготавливаем поддон. Для этого необходим металлический лист толщиной 5 мм. Чтобы избежать протечек масла в местах соединения поддона с картером компрессора, используется паронитовая прокладка и обработка герметиком.
- Чтобы в процессе работы устройство не заклинило из-за плохой смазки, необходима доводка узлов. Для этого надо снять головку, достать шатуны и просверлить их вместе с вкладышами. Глубина отверстий должна быть 3 мм, диаметр – 10 мм. Этого достаточно для смазки вкладышей. Во время работы прибора образуется масляный туман, который смазывает цилиндры.
- Следующим шагом нам необходимо сделать два отверстия с резьбой в картере. Сюда вкручиваем щтуцер для залива и отвода масла.
- С зоной покраски систему надо соединить специальной трубкой. Воздух из устройства выходит сильно нагретым, поэтому для этой цели применяют изделия из меди.
- Если для работы краскопульта устройства не будет хватать производительности компрессора, можно подключить дополнительные ресиверы. Для контроля давления на ресивере устанавливается манометр. При недостаточном и нестабильном давлении покрасочный слой на кузов автомобиля будет ложиться неравномерно.
- В ресивер можно установить перегрузочный клапан, который защитит устройство в случае чрезмерного повышения давления.
- Многие мастера устанавливают также осушитель воздуха. Для этих целей используют специальный осушитель (спиртушку) от а/м КамАЗ, который располагают между компрессором и ресивером. Как рабочую жидкость используют спирт, тосол.
Полезное! Для автолюбителя, имеющего небольшой опыт сварочных и слесарных работ, сделать своими руками устройство для нагнетания воздуха на базе компрессора ЗИЛ 130 не составит большого труда, если следовать нашим рекомендациям.
Полезное видео
Ознакомьтесь с подробным видео роликом про самодельный компрессор на базе агрегата от ЗИЛ-130:
