Инструкция как самому сделать споттер в домашних условиях

Облегчить ремонт автомобиля вам помогут современные инструменты. Один из них – споттер. Если у вас недостаточно денежных средств, то собрать споттер для кузовного ремонта своими руками – задача вполне разрешимая. Что представляет собой этот агрегат?

DigitalSpotter является аппаратом односторонней точечной сварки. Принцип его работы – сваривание сопротивлением. Используется инструмент для выправления больших элементов кузова, где производителем установлены ограничения доступа из-за конструктивных особенностей либо дополнительной жесткости.

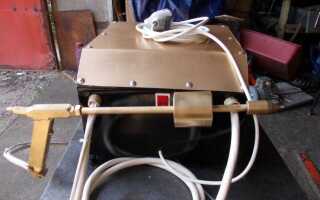

Самодельный споттерС помощью сварочного пистолета к поврежденному месту приваривается быстро липнущий специальный элемент. Далее деталь выпрямляется руками в изначальное положение. С помощью особых настроек споттер можно использовать для нагревания металла кузова участками и их вытягивания.

Конструкция и принцип работы аппарата

Состоять самодельный агрегат будет из двух главных узлов – это сварочный трансформатор (Т2) и электронное реле на тиристоре V9. Сетевая обмотка у трансформатора подсоединяется к электросети через диодный мост (V5/V8). Именно в его диагональ будет включен тиристор (V9) электронного реле.

Вспомогательный маломощный трансформатор (Т1) питает управляющую цепь тиристора (обмотка 2). Работает аппарат следующим образом:

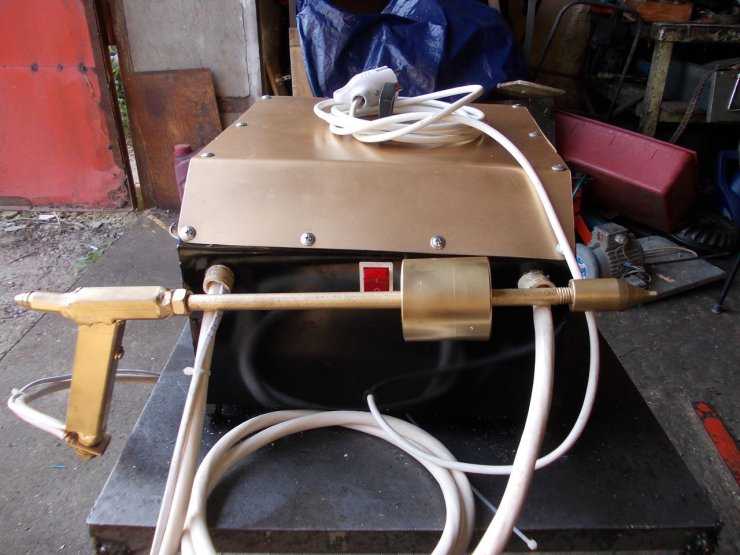

Споттер своими руками

Схема споттера

  1. При нажатии на выключатель (S1) напряжение питания (220В) идет на трансформатор Т1. Вернее, его первичную обмотку.
  2. Конденсатор (С1), подключаемый к выпрямительному мосту (V1/V4) через замкнутые контакты S3 переключателя, заряжается.
  3. Тиристор V9 закрыт, поэтому первичная обмотка трансформатора Т2 обесточена.
  4. При нажатии на клавишу S3 переключателя заряженный конденсатор (С1) подключается к электроду управления тиристора V9 с помощью переменного резистора R1.
  5. Далее разрядный электроток конденсатора открывает тиристор. На первичную обмотку трансформатора Т2 идет напряжение электросети.
  6. Во вторичной обмотке на трансформаторе появляется импульс тока.

Продолжительность импульса зависит от характеристик задающей время цепи R1/C1. Максимальная длительность импульса – около 0,1 сек. За этот промежуток времени электроток во вторичной обмотке достигает 350-500 А. Оптимальный режим сваривания можно настраивать резистором R1.

Изготовление споттераДля споттера годится любой тиристор, который рассчитан на напряжение 220 В и силу электротока в 50 А. Это же касается и диодного моста V5/V8. Трансформатор Т1 должен создавать на вторичных обмотках напряжение в 12 В.

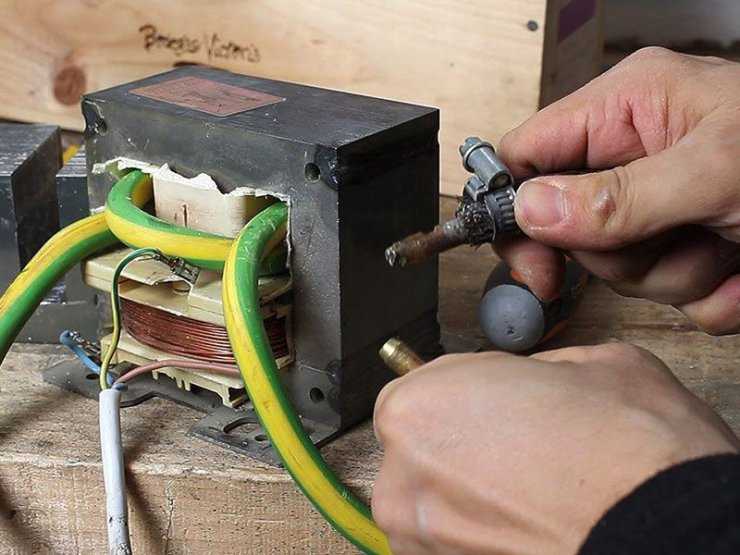

Изготовление трансформатора

  1. Магнито-провод трансформатора набирайте из пластин Ш40, толщина данного набора должна составить 10 см.
  2. В первичной обмотке должно быть 200 витков качественного провода сечением 2,5 мм².
  3. Во вторичной обмотке – 7 витков шины либо изолированного провода сечением не меньше 50 мм².
  4. Соединительный заземляющий проводник для вторичной обмотки делается того же сечения и длиной не более 2-2,5 м.

Она должна быть пропитана лаком либо парафином.

Сборка на базе сварочного аппарата

Два основных элемента споттера – сварочный пистолет и силовой блок. Соединяются они кабелем. Сечение его должно быть не меньше 50 мм². Соединение производится при помощи быстрого силового разъема.

Корпус силового блока сделать самостоятельно довольно просто. Главное изготовить его под ваши условия применения. Вы можете сделать устройство переносным либо установить его на тележку. Дополнительно можно обустроить агрегат полками, кронштейнами для инструментов и пр.

Споттер своими руками

Совет! Под пистолет можно использовать аналог для сварочного полуавтомата. Вмонтируйте в него латунную ось, имеющую наружную резьбу М10, для фиксации к рихтовочным устройствам (инопуллер либо обратный молоток).

К ней прикрепите сварочный кабель. Его сечение должно быть не меньше 50 мм². На другой стороне кабеля должен быть силовой разъем для присоединения к споттеру.

Кабель для крепления массы тоже должен обладать быстрым разъемом, на другой его стороне смонтируйте контакт «крокодил» или привариваемый контакт. Кабель для массы должен иметь длину не менее 1,5 метра, рабочий кабель – 2,5 метра.

Важно! Если увеличить их длину, мощность будет теряться и приваривание ухудшится.
