Как правильно подобрать и рассчитать производительность компрессора для покраски

Один из главных параметров при выборе пневмокраскопультов для покраски автомобиля – производительность компрессора. В соответствии с ГОСТом – это количество воздуха, выходящее из устройства, пересчитанное на физические условия: температура + 20 °С, величина давления 1 бар.

По ГОСТу реальные характеристики аппарата могут отличаться от паспортных величин на 5%.

Приобретая агрегат, подающий сжатый воздух на пневмокраскопульт, важно знать, что зарубежные производители указывают в паспортах производительность агрегата на входе, то есть объём всасываемого воздуха, измеряемый в литрах в минуту. Следует помнить, что потери на выходе могут составлять до 35%.

Влияние давления устройства для подачи сжатого воздуха на его работоспособность

Формула качественной покраски автомобиля – правильно подобранный агрегат, подающий сжатые газы на пневмокраскопульт. Краскораспылители могут иметь различные технологии распыления. Этот момент следует обязательно учитывать при покупке аппарата для нагнетания воздуха.

Если компрессор для покраски автомобиля купить без учета всех необходимых параметров, то с большой долей вероятности возникнут колебания давления, от чего снизится качество окрашивания авто. При подборе оборудования требуется также учитывать рабочее давление.

Информация! У разных систем пневмопультов разные требования относительно этого показателя.

Если потребление газа окрасочным инструментом требуется больше, чем производительность компрессора, то в процессе эксплуатации будет происходить падение давления в ресивере. В результате работать таким краскораспылителем можно будет не больше пары минут, после чего прекращать работу в ожидании, пока компрессор не накачает требуемый объём газа.

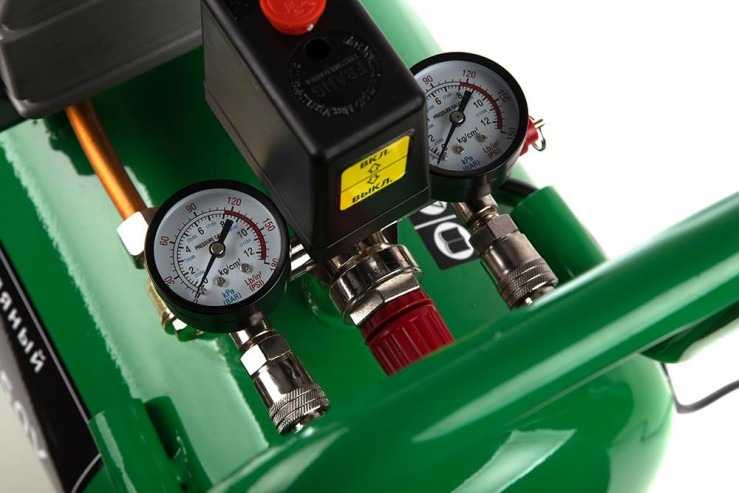

Подбирая компрессор для покраски автомобиля, надо помнить, что все они имеют систему авторегулирования давления, настроенную так, что она обеспечивает допуск – 2 бар от максимальной величины.

К примеру, при эксплуатации компрессора имеющего Pmax=6 бар, значение давления на выходе может колебаться от 6 до 8 бар.

Исходя из этого, правильным выбором будет приобретение устройства с некоторым запасом по параметру.

Чем выше максимальное значение P, которое может обеспечить аппарат, тем больше воздуха он может загрузить в ресивер, и тем больше времени последнему понадобится, чтобы опуститься до минимально допустимого давления. И в это время устройство будет отдыхать.

Особенности расчёта основного параметра пневмокомпрессора для нагнетания воздуха

Расчет производительности компрессора производится в объёмных, а не в массовых долях. Это часто создаёт путаницу при проведении расчётов основного параметра оборудования для покраски автомобиля.

Если вы решили остановить свой выбор на импортном устройстве, помните, что в каталогах фирм-производителей величиной А (производительность) обозначается максимальное всасывание воздуха на входе.

Эта величина не показывает, какой объём сжатого воздуха будет поступать на краскопульт для покраски автомобиля. Производительность по всасыванию определяется объёмом воздуха, который наполнит ресивер за единицу времени (литров в минуту). Собираясь купить компрессор для покраски авто впервые, следует ориентироваться на требуемое значение потребления воздуха пневмокраскопультом.

Важно! Аппарат должен работать в кратковременно-повторном режиме.

Если он производит такое же количество сжатого газа, что и потребляет, то режим функционирования будет беспрерывным, и агрегат станет перегреваться.

Это приведёт к быстрому выходу из строя двигателя. Реальную потребность в воздухе для самого распространённого вида компрессора – поршневого – можно посчитать по формуле:

N = (Pmax–Pmin)xV/t, где

Pmax – давление, требуемое для включения агрегата;

Pmin – давление, при котором агрегат выключается

V – объём ресивера;

t – время (мин.) в течение которого P в ресивере упадёт с максимального значения до минимального.

Чтобы определить производительность импортного компрессора для покраски автомобиля, производительность, указанную в паспорте, надо разделить на коэффициент b. Его величина зависит от давления в таких пропорциях:

• для 6 – 4 атм b=1,4;
• для 6 – 8 атм b=1,5;
• для 8 – 10 атм b=1,6.

Зависимость производительности агрегата от давления не прямо пропорциональна, и её нельзя увеличить в разы, снизив давление.

Многие умельцы, чтобы увеличить производительность нагнетательных устройств, увеличивают шкив на двигателе на 30-35 %. Производительность аппарата становится больше, но при этом нагревается головка.

Полезное! Таким образом, чтобы не привести двигатель к быстрой поломке, лучше выполнить простые расчёты и приобрести компрессор с необходимой производительностью.

Полезное видео

Посмотрите сравнительный тест на производительность компрессоров:
