Загорелась лампочка подушки безопасности

Сегодня каждый автомобиль оборудован системой пассивной безопасности SRS (Supplеmеntаl Rеstrаint Systеm) с подушками «Airbag», которые при попадании в аварию срабатывают в автоматическом режиме. SRS расположен в общей цепи под управлением ЭБУ (электронного блока управления). Принцип действия механизма заключается в получении сигнала с фронтальных датчиков и передачи его через блок-контроллер на исполнительные устройства – пиропатрон, газогенератор. Airbag «выстреливает» за долю секунды, предохраняя водителя и пассажиров от ударов о приборную панель, лобовое стекло, руль.

Загорелась лампочка подушки безопасности

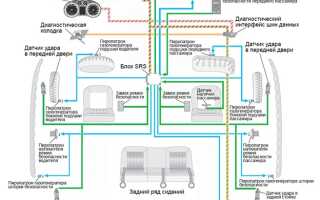

Схема системы пассивной безопасности

ЭБУ контролирует работу всех компонентов системы, собирая и анализируя данные в микропроцессоре. В случае обнаружения нарушений – отказа датчика, отсутствия питания в цепи, выхода из строя элементов импульсного устройства, на приборной панели загорается лампочка индикатора SRS. Это может быть буквенный символ либо пиктографическое изображение. Зачастую индикация срабатывает ложно при исправных подушках и требует сброса ошибки в ручном режиме.значек подушки безопасности

Почему мигает лампочка подушки безопасности

В исправном состоянии при включении зажигания значок «Airbag» должен загореться и погаснуть. Если контрольная лампа мигает либо не выключается, то это сигнализирует о неисправности.

Основные причины сбоев:

  • Поломка датчиков: блок-контроллер не обнаруживает обратного ответа от ударного датчика.
  • Проводка и разъемы – окисление контактов, клемм, либо обрыв участка проводки приводит к выходу из строя всей системы.
  • Сломался гибкий шлейф: в блоке исполнительного устройства на руле установлен специальный шлейф, который подаёт импульсный сигнал во время аварийного срабатывания на газогенератор и пиропатрон. Шлейф часто бывает повреждён во время замены руля или ремонта подрулевых компонентов электроники.
  • Другие причины: неисправность передающего модуля SRS, короткое замыкание на замке ремня безопасности (попадание влаги во время мойки, дождя), истёк гарантийный срок эксплуатации подушек.
  • Программный сбой – ошибка ЭБУ.

Внимание! Срок службы Airbag составляет 7-14 лет в зависимости от комплектации и модели автомобиля. По истечении срока годности пиропатрон разряжается, газогенератор выходит из строя.

Способы диагностики

Проверять систему пассивной безопасности начинают с перезагрузки программного обеспечения. Для этого требуется перезапустить двигатель, выключив зажигание на 30-40 секунд. Процессор ЭБУ должен сбросить ошибку контрольной лампочки SRS и загрузиться вновь. За этот период происходит самодиагностика всех компонентов – в случае обнаружения системного сбоя программа откорректирует работу индикатора. После нового запуска лампочка должна мигнуть 6-7 раз и погаснуть – это значит, что система в исправном состоянии, ошибка сброшена. Если этого не случилось – то проверяют остальные узлы либо удаляют сбой в ручном режиме.

Поломку гибкого шлейфа на руле и пиропатрон тестируют с помощью мультиметра (тестера) в режиме омметра. Порядок действий:

  • отключить аккумуляторную батарею, сняв клемму минус;
  • снять пластиковые накладки на спицах руля, вывернув саморезы с внутренней стороны;
  • замерить сопротивление на клеммах разъёмов пиропатрона, гибкого шлейфа;
  • шормальное значение сопротивления во всей цепи SRS – 2,2 Ом.

Далее тестируют каждый участок цепи от исполнительных устройств до фронтальных датчиков, обращая внимание на состояние изоляции, наличие окислов на контактах. На отрезке цепи от диагностического интерфейса шины данных (САN-шина) до приборной панели проверяют также вольтаж – в случае перегорания лампочки индикатора, её меняют на новую.

Замок натяжителя ремня осматривают на наличие повреждений, попадания влаги. Во время сильного дождя при открытии дверей вода часто заливает в салон, что приводит к коротким замыканиям на участке цепи от замка натяжителя до блока SRS.

Определить работоспособность датчиков с помощью тестера не получится – это сложные электронные сенсорные устройства, поломку которых определяют с помощью расшифровки кода ошибки ЭБУ. На устройствах проверяют состояние выводных клемм, замерив сопротивление.

Блоки SRS, контроллер ЭБУ диагностируют с помощью сканера, мультитроникса либо компьютера (ноутбука) с установленным программным обеспечением. Их подключают к разъёму ODB2 под рулевой колонкой через CAN-адаптер. Программа считывает коды ошибок в журнале памяти ЭБУ, определяя неисправный элемент в системе. Расшифровка кодов на разных моделях автомобилей отличается в зависимости от типа силового агрегата.

Нарушения в работе цепи SRS могут быть вызваны неправильно установленным дополнительным оборудованием. Стоит понимать, что система выполнена в отдельном контуре – любые подключения других устройств (например, сигнализации, магнитолы) на участке цепи недопустимы.

Как устранить поломку

Причина нарушения Способ устранения
Выход из строя ударного датчика Замена датчика
Нарушения электроцепи системы SRS, обрыв контактов Закрепить контакты, устранить обрывы в цепи, заменив повреждённую проводку
Поломка гибкого шлейфа Замена блока шлейфа
Разрядка пиропатрона в исполнительном устройстве Замена пиропатрона
Короткое замыкание в замке ремня натяжителя Просушка контактов, обработка антикоррозийным составом, защитным герметиком
Перегорел предохранитель в монтажном блоке Замена предохранителя
Отказ блока-контроллера ЭБУ Замена контроллера, перепрограммирование системы
Ошибка подушки безопасности ЭБУ Сбросить ошибку в ручном режиме с помощью мультитроникса (сканера), перезагрузить систему
Окисление клемм на контактах устройств в цепи Зачистить клеммы, закрепить контакты на разъёмах
Истёк срок эксплуатации системы SRS Замена исполнительных устройств (пиропатронов, газогенераторов, подушек безопасности)
Разряженный аккумулятор Зарядить АКБ, сбросить ошибку
Перегорела контрольная лампочка «Airbag» на приборной панели Замена лампочки
