Сброс ошибки подушки безопасности

Современные автомобили оснащаются системой пассивной безопасности и оборудованы SRS (Supplemental Restraint System), которая включает подушки безопасности. SRS работает под управлением электронного блока-контроллера: в случае аварии импульс от ударных инерционных датчиков поступает в микропроцессор, откуда команда срабатывания подушки идёт на исполнительные механизмы (газогенератор, пиропатрон).

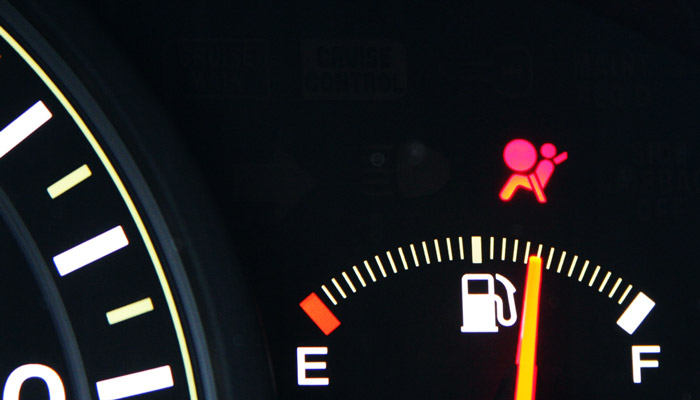

Вся система функционирует в общей цепи ЭБУ (электронного блока управления), где происходит диагностика, контроль и настройка элементов. Если происходит отказ датчика, нарушения, обрыв электрической цепи, либо некорректная работа остальных компонентов, то на приборной панели загорается индикатор аварийного срабатывания «airbag». Иногда индикация срабатывает ложно и требует сброса ошибки в ручном режиме.

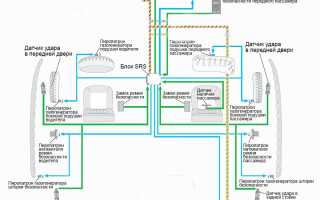

Схема SRS

Почему может появиться ошибка подушки безопасности

Важно понимать, что при каждом включении зажигания, ЭБУ проводит самодиагностику всех важных узлов и механизмов автомобиля, записывая коды ошибок в журнал памяти. При обнаружении серьёзного сбоя в любой системе загорается определённый символ, предупреждая водителя о проблеме, либо происходит отказ запуска силового агрегата. Сигнал ошибки подушки безопасности может быть по следующим причинам:

Нарушение в электрической цепи компонентов SRS.
Механическая поломка одного из датчиков.
Недостаточный контакт запорных устройств на капоте, дверях, багажнике.
Неисправный ремень безопасности на водительском кресле.
Короткое замыкание электропроводки.
Сгоревший предохранитель, либо окислы клемм в блоке.
Малое напряжение в бортовой сети – разряженная аккумуляторная батарея или вышедший из строя генератор.
Попадание влаги на электронные устройства и датчики.
Сбой или отказ блока-контроллера.
Закончился гарантийный период эксплуатации элементов SRS (пиропатронов, газогенератора, подушек).
Аварийное срабатывание подушек.

Внимание! Срок эксплуатации подушек безопасности составляет 8-14 лет в зависимости от марки автомобиля. После этого периода происходит разряжение пиропатрона и отказ срабатывания всей системы.

В случае индикации значка «airbag» на панели приборов необходимо выключить зажигание и дать время на самодиагностику ЭБУ в течение 25-40 секунд, после чего зажигание включить вновь. Лампочка SRS должна коротко мигнуть 6-7 раз и выключиться – это значит, что система исправна. Если символ продолжает гореть, то сбрасывать ошибку нужно в ручном режиме.

Как убрать ошибку подушки безопасности

Для того, чтобы установить код неисправности и убрать ошибку «airbag» используют различные диагностические устройства, которые подключают к разъёму OBD2 (обычно расположен под рулевой колонкой). При использовании сканера требуется специальный переходник и компьютер (ноутбук) с необходимым программным обеспечением. Доступнее всего использовать MULTITRONICS – готовый модуль бортового компьютера со всеми функциями самостоятельной диагностики.

Разъём OBD2

Варианты устранения ошибки – пошаговые действия:

Мультитроникс

Мультитроникс подключают к колодке OBD2, предварительно повернув ключ в замке зажигания в положение (включить цепь, не заводя двигатель). Синхронизируют устройство по «Bluetooth» с ноутбуком, либо смартфоном с установленной программой диагностики (скачать можно в интернете в свободном доступе, например, INCarDoc free). В главном меню нажать “Подключить OBDII”: система сама распознает устройство и активирует режим сканера. Далее в журнале следует найти раздел SRS (подушки безопасности) и последовательно сбросить ошибки, нажав «OFF» вместо «ON». Полный список кодов ошибок дан в техническом описании автомобиля – в зависимости от марки они могут различаться. После сброса устройство отключают и запускают двигатель.

Другие способы

Диагностика в ручном режиме позволяет определить ошибку по сигналам индикации.

Включить режим самодиагностики, включив зажигание два-три раза через интервалы в 3 секунды, не заводя двигатель.
При следующем включении чек индикации значка «airbag» на приборной панели будет мигать определённое кол-во раз:

Индикатор мигнул два раза – неисправность в одной из подушек.
Семь включений подряд – поломка датчика диагностики.
Восемь мерцаний – нарушена электрическая цепь в подушках.
Один раз – нарушены контакт одного из правого натяжителя ремня безопасности.
Три раза – нарушен контакт одного из левого натяжителя ремня безопасности.
Три раза с периодом в 2 секунды – неисправны датчики в правой боковой цепи.
Четыре раза с периодом в 2 секунды – неисправны датчики в левой боковой цепи.
Один раз с периодом в 2 секунды – нарушения цепи в правой подушке.
Два раза с периодом в 2 секунды – нарушения цепи в левой подушке
Пять раз с периодом в 2 секунды – неисправность в правой боковой подушке.
Шесть раз с периодом в 2 секунды – неисправность в левой боковой подушке.
Постоянное мерцание с частотой 1-2 секунды – требуется перезапустить двигатель, система в порядке.

После сброса ошибки необходимо вновь перезапустить двигатель в режиме самодиагностики, чек аварийного срабатывания «airbag» на приборной панели должен погаснуть.
