Как сделать стапель для кузовного ремонта самостоятельно?

Стапель является одним из основных приспособлений для сложного ремонта кузова авто. Он используется для восстановления его геометрии после ДТП и прочих повреждений. Сделать простой стапель для кузовного ремонта своими руками не так уж сложно.

Сложность починки кузова зависит от тяжести полученных авто «травм». Чтобы она была качественной, нужно применять наиболее подходящий для конкретной ситуации тип стапеля. В целом, существуют три основных вида данных приспособлений:

• рамный;
• напольный;
• платформенный.

Рамные устройства

Эта разновидность приспособления представляет собой металлическую раму. На ней при помощи специальных зажимов и фиксируется авто. К деформированному месту кузова крепится цепь, которая связывается с силовым элементом.

На конструкцию осуществляет давление особое гидравлическое устройство. С его помощью поврежденный участок машины вытягивают и придают ему первоначальную форму.

Для рамного стапеля необходим подъемник, обычно ножничный, чтобы выставить авто на нужную высоту.С помощью рамного устройства можно проводить много видов кузовного ремонта.

Справка! Но он не годится для сложных работ, потому что не обладает достаточно надежной системой креплений.

Платформенные устройства

Подобные приспособления, как правило, используются для сложного ремонта. Это металлическая платформа с расположенной на ней надежной системой зажимов и креплений. Такие стапели могут иметь несколько силовых башен. Зачастую к ним прикрепляется ножничный подъемник.

Такие стапели подходят для разных типов кузовного ремонта.

Особенно ценно, что деформированный фрагмент на них можно вытягивать во всех направлениях. Кроме того, надежная система креплений расширяет спектр ремонтных работ.

Информация! Минусом подобных устройств является их большой размер.

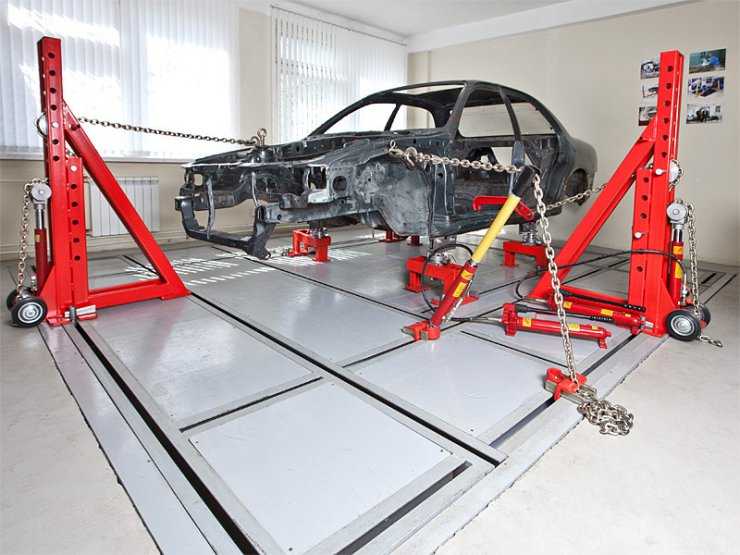

Напольный тип

Стапель напольный для кузовного ремонта используется профессионалами. Он перемещается по проложенным в полу рельсам. В комплектацию устройства входят стальные стойки, пневматический выпрямитель, система зажимов и т. д.

Полезное! Подобные стапели подходят для ремонта кузовов как легковых, так и грузовых автомобилей, имеющих любую степень деформации. Такую универсальность можно объяснить их надежной конструкцией, а также большим числом комплектующих.

Еще одно достоинство платформенного устройства – он не занимает много места. С помощью пневматического выпрямителя, действующего во всех направлениях, деформации кузова сглаживаются. Такой принцип работы оборудования обеспечивает наилучший результат.

Все типы стапелей могут развивать тяговое усилие от 1.5 до 10 тонн. Благодаря этому устройства можно использовать для ремонта кузовов всех типов и моделей легковых автомашин.

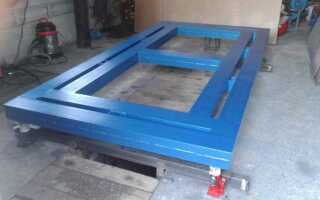

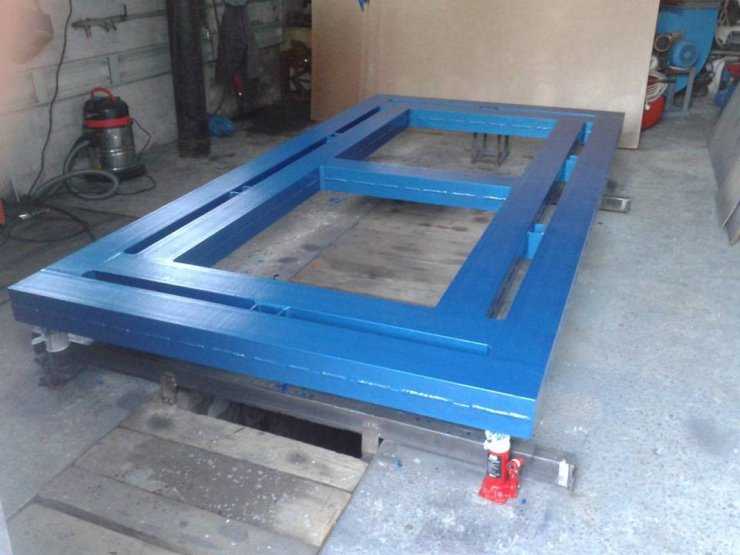

Самостоятельное изготовление стенда для кузовного ремонта

Для этого вам не понадобится много денег и времени.

Следуйте инструкции по изготовлению рамы устройства, которая отвечает за фиксацию автомашины.

1. 1. 1. Первым делом начертите либо скачайте в Интернете чертежи устройства.
      2. Для поперечной балки возьмите металлический профиль. На нем будет фиксироваться стойка с захватами для порогов авто. Для их создания к поперечной балке нужно будет приварить уголки с просверленными под болты отверстиями.
      3. Отверстия делайте, учитывая конкретную модель автомашины. Чтобы изменить размеры под другое авто, нужно просто просверлить в балке новые отверстия.
      4. Профиль должен иметь сечение 40×80 мм и длину 150 см. Таких размеров вполне достаточно почти для всех видов кузовов легковых автомашин.
      5. Для стоек возьмите стальной продольный профиль с сечением 20×40 мм. Усильте их косынками из того же профиля. Высота стоек должна равняться 25 cм.
      6. Вверху стоек приварите уголки – для захвата автомобильных порогов. Для лучшей сцепки предварительно наварите гайки либо нанесите насечки. В качестве креплений используйте имеющие мелкую резьбу болты и гайки.

Рекомендуется применять крепеж с иномарок авто. Прочность таких болтов гораздо выше, чем приобретенных на рынке либо в магазине.

1. 1. 1. Теперь нужно создать защитное покрытие устройства. Очистите предварительно все его элементы. Затем покройте их поверхность антикоррозийной грунтовкой, лучше всего – эпоксидной. Она обеспечит надежную защиту от ржавчины, ведь стапель будет расположен в месте, имеющем повышенную влажность.
      2. Поверх грунтовки нанесите пульверизатором краску способом «мокрое по мокрому».
      3. На балке стойки фиксируйте болтами, имеющими длину 10 см (М10). Они вполне подойдут для работ с гидравлическими устройствами, развивающими тяговое усилие до 4 тонн.
      4. Установите сделанный стапель на его рабочее место.
      5. Теперь вам осталось смонтировать цепи и захваты для фиксации автомашины, стяжку либо таль, создающие усилие около 1,5-2 тонн.

Вы можете сделать еще одно точно такое же устройство и скрепить обе конструкции балками. Так вы получите подкатной вариант конструкции. Ему не нужно жесткое крепление к полу, но придется установить его на поворотную колонну.
