В этой статье вы узнаете, как проверить диодный мост генератора, а также возможные причины выхода из строя и рекомендации по эксплуатации.
Что такое диодный мост и для чего он нужен
Диодный мост устанавливается в генератор ваз и предназначен для преобразования многофазного тока в однонаправленный пульсирующий. Это один из важных элементов генератора наряду со щетками. Его выход из строя приводит к тому, что генератор перестает заряжать аккумулятор.
Диодный мост генератора состоит из четырех или шести диодов. Диоды расположены на корпусе схемы генератора и имеют свойство перегорать, причин этому есть несколько.
Если пропала зарядка аккумулятора, одной из причин, может являться, выход из строя диодного моста.
Возможные причины выхода из строя диодного моста
- При движении фары могут тускнеть.
- Кондиционер или отопитель начинают слабее работать.
- Пропадает зарядка на аккумулятор.
- Нестабильная работа аудиосистемы.
- Стартер крутит внатяг.
Если вы заметили вышеуказанные признаки в своем автомобиле, вполне возможно, что ваш диодный мост вышел из строя. Его можно проверить, для этого необходимо разобрать генератор и снять мост.
Самостоятельная проверка
Существует несколько способов проверки. С помощью тестера, лампы или проверки на разрыв. Ниже описан каждый способ детально, чтобы у вас была возможность самостоятельной проверки. Не обязательно обращаться в сервис, достаточно наличия мультиметра и умения им пользоваться. Все остальное мы опишем ниже.

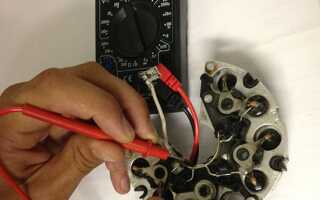

Проверка с помощью мультиметра
Способ наиболее трудоемкий из трех представленных. Диодный мост нужно полностью демонтировать. Затем проверяется каждый диод по отдельности.
- Тестер необходимо установить в режим проверки. При замыкании двух электродов тестера, он будет пищать. Можно установить его в положение 1 кОм.

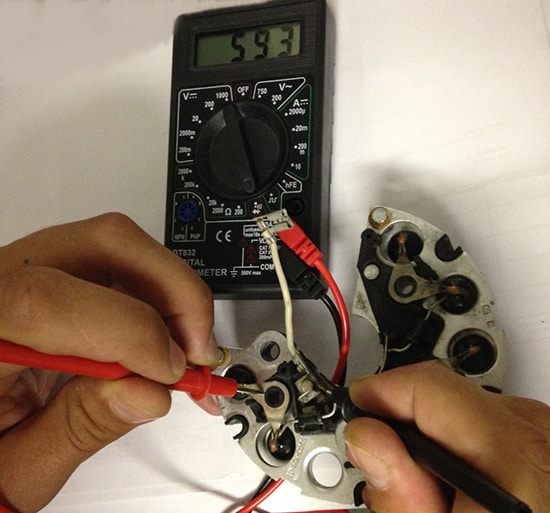

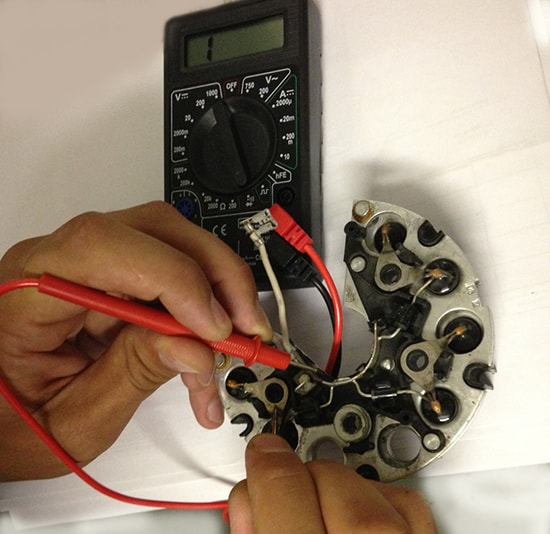

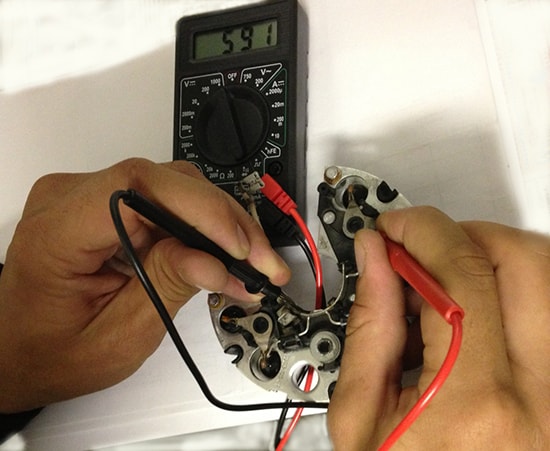

- Подключите электроды к обеим концам диода, затем поменяйте щупы местами. Исправным диод считается, если в одну сторону он показывает 400-700 Ом, а в другую – бесконечность. В случае, если у вас в двух направлениях бесконечность, — диод оборван. Если сопротивление есть, но маленькое или одинаковое с двух сторон, — диод пробит и требует замены.
- Пробитые диоды можно заменить, но проще пойти и купить новый. Практика показывает, что пайка не дает нужного результата, и в конечном итоге, мы пойдем за новым мостом.

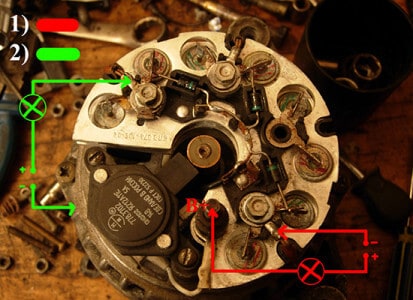

Проверка с помощью контрольки
- Подключите к минусовой клемме АКБ пластину диодного моста, (корпус) , при этом она должна быть плотно прижата к корпусу генератора.
- Берем контрольку и подключаем один конец к «плюсовой» клемме аккумулятора, а второй – подсоединить к клемме выхода дополнительных диодов. После этого к болту «плюсового» вывода и к точкам подключения статорной обмотки, выполняем действия, описанные на фото.
- Если лампочка исправна,она не должна загораться при любом из прикосновений. Если все же она загорелась, можно смело делать заключение, что диодный мост пробит.
Проверка диодного моста на разрыв
- Подключаем минус пластины диодного моста к + аккумулятора.
- Второй конец «контрольки» нужно подключить к минусу аккумулятора, затем проверьте в тех же точках, которые описаны выше, только в этом случае, лампочка должна загореться. Если она совсем или слабо горит, — у вас обрыв диодного моста.
При выявлении неисправности диодного моста, советуем вам приобрести новый. Стоимость его не велика, зато можно избавить себя от лишней головной боли.
